Как выбрать датчик влажности

Наиболее важные технические параметры, которые необходимо просмотреть при выборе датчика влажности, это:
- точность
- повторяемость
- взаимозаменяемость
- долгосрочная стабильность
- восстановление от конденсата
- стойкость к химическим и физическим загрязнениям
- размер
- корпус
- стоимость

Дополнительными фактора для рассмотрения могут стать стоимость замены, калибровка, сложность конструкции, надежность усилителя сигнала и схемы обработки данных. Чтобы рассмотреть все предложения, которые доступны на современном рынке электронных компонентов, необходимо рассмотреть основные типы датчиков влажности и общие закономерности работы каждого из них.

Емкостные датчики относительной влажности (RH)

Емкостные датчики влажности широко используются в современном промышленном оборудовании, бытовой технике и телеметрических системах сбора метеорологических данных.

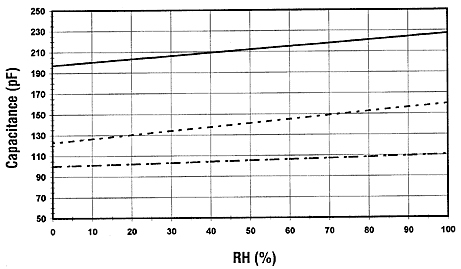

Такие датчики конструктивно состоят из подложки, на которой расположен тонкопленочный полимерный или металлооксидный между двумя проводящими электродами. Чувствительная поверхность покрыта пористым металлическим электродом для защиты от загрязнения и конденсата. Подложка обычно изготавливается из стекла, керамики или кремния. Инкрементальные изменения в диэлектрической константе емкостного датчика влажности практически прямо пропорциональны относительной влажности окружающего воздуха. При колебании влажности на 1% емкость изменяется на 0.2-0.5 пФ, а при 50% влажности (25°С) колебания могут достигать от 100 до 500 пФ.

Емкостные датчики влажности характеризуются низким температурным коэффициентом, возможностью работы на высоких температурах (вплоть до 200°С), возможностью полного восстановления от попадания конденсата и умеренной стойкостью к химическим испарениям. Время отклика датчиков составляет от 30 до 60 с для шага изменения влажности в 63%.

Современные технологии производства емкостных датчиков интегрировали в себя многие достижения полупроводниковой электроники, чтобы добиться минимального смещения параметров и гистерезиса при долгосрочной эксплуатации. Например, тонкопленочные емкостные датчики могут интегрировать на подложке монолитную микросхему усилителя сигнала. Часто современные усилители сигналов имеют CMOS генератор для сглаживания линейного выходного сигнала.

Типичный класс точности емкостных датчиков составляет ±2% отн.влажности в диапазоне от 5 до 95% при калибровки по двум точкам. Следует учитывать, что емкостные датчики имеют ограничения по рабочему расстоянию, чувствительный элемент может быть расположен вдали от схемы усиления сигнала, чтобы избежать паразитных эффектов соединительного кабеля (уровень колебаний емкости датчика не велик). Расстояние должно быть менее 3 метров.
Прямая замена датчиков может стать проблемой, если датчик при производстве не прошел лазерную обработку или если не используется компьютерная калибровка датчиков. Датчики с лазерной обработкой имеют значение взаимозаменяемости ±2%.

Емкостные датчики точки росы

Тонкопленочные емкостные датчики отличаются дискретным изменением сигнала при малой относительной влажности. Их работа характеризуется стабильностью и минимальным сдвигом во всем периоде эксплуатации. Однако такие датчики не имеют линейного выхода, когда относительная влажность падает ниже нескольких процентов. Такая особенность датчиков привела к разработке системы измерения точки росы, которая объединяет емкостной датчик с микропроцессорной схемой, хранящей данные калибровки в блоке энергонезависимой памяти. Такой подход к решению проблемы значительно сократил стоимость гигрометров и передатчиков точки росы, которые используются в системах кондиционирования воздуха и телеметрических системах сбора метеорологических данных. Датчики монтируются на микросхеме, которая имеет выходной сигнал по напряжению в зависимости от уровня относительной влажности. Микропроцессорное управление запоминает уровень напряжения на уровне 20 в диапазоне температур -40…27°С. Опорные значения подтверждается с NIST гигрометром, работающим по технологии охлаждаемого зеркала на элементах Пельтье. Уровень напряжения в точке росы и точке замерзания сохраняется в EPROM память датчика. Микропроцессор использует эти данные для расчета алгоритма линейной зависимости при одновременном измерении температуры сухого термометра и давления водяного пара. Как только определено давление водяного пара, температура точки росы рассчитывается из термодинамической зависимости, хранящейся в EPROM памяти. Корреляция с технологией измерения охлаждаемого зеркала выше ±2°С для точки росы в диапазоне -40…-7°С и выше ±1°С в диапазоне -7…27°С. Долгосрочная стабильность датчика составляет менее 1.5°С в год. Измерительные метрологические приборы, работающие по этому принципу, широко используются в различных приложениях, благодаря своей привлекательной цене по сравнению с приборами на технологии охлаждаемого зеркала.

Резистивные датчики влажности

Резистивные датчики влажности фиксируют изменения электрического сопротивления гигроскопической среды (например, проводящего полимера, соли или обработанной подложки).

Резистивные датчики имеют бифилярную намотку. После покрытия гигроскопическим полимером, их сопротивление оказывается обратно пропорциональным влажности.

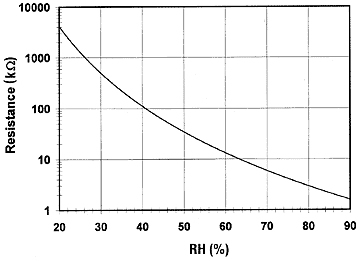

Обычно, резистивные датчики состоят из металлических электродов, наложенных на подложку с помощью фоторезистора или намотанных на пластиковых или стеклянный цилиндр электродов. Подложка покрывается солевым или проводящим полимером. Когда он растворяется или помещается в жидкое вещество, он ровно покрывает датчик. В другом случае, подложка может быть обработана каким-либо химическим реагентом, например, кислотой. Датчик поглощает водяной пар и ионные группы распадаются, что увеличивает электрическую проводимость. Время отклика для большинства резистивных датчиков составляет от 10 до 30 секунд для шага измерений 63%. Диапазон сопротивлений типичного резистивного элемента колеблется от 1 кОм до 100 МОм.

Большинство резистивных датчиков используются АС напряжение возбуждения без смещения постоянным током для предотвращения поляризации датчика. Образовывающийся ток конвертируется и выпрямляется в сигнал постоянного напряжения для дальнейшего усиления, линеаризации или аналого-цифрового преобразования.

Номинальная частота составляет от 30 Гц до 10 кГц.

Резистивные датчики не является полностью резистивные за счет емкостного эффекта в диапазоне более 10-100 МОм. Главное преимущества резистивных датчиков влажности заключается в их отличной взаимозаменяемости (обычно она составляет ±2% отн.влаж.), что позволяет использовать резистор для калибровки схемы усиления сигнала на фиксированном уровне влажности. Это позволяет устранить необходимость в стандартах калибровки влажности. Точность каждого резистивного датчика влажности можно измерить в калибровочной емкости или с помощью специальной компьютерной системы. Диапазон рабочих температур резистивных датчиков влажности составляет от -40 до 100°С.

В условиях бытовой и коммерческой эксплуатации срок службы таких датчиков составляет более 5 лет, однако воздействие химических паров и других загрязнений (масла, например) может привести к их досрочному выходу из строя. Другой недостаток резистивных датчиков влажности – их тенденция к сдвигу значений при работе в конденсате, если используется растворимое в воде покрытие. Резистивные датчики имеют значительную зависимость от температуры, когда применяются в среде с большими температурными изменениями (более 10°F). В тоже время, схема термокомпенсация может быть добавлена в конструкцию датчика для увеличения его точности. Таким образом, основными преимуществами резистивных датчиков являются небольшие размеры, малая стоимость, взаимозаменяемость и долгосрочная стабильность.

В конструкции современных резистивных датчиков используется керамическое покрытие для снижения слияния условий окружающей среды при возникновении конденсата. Датчики состоят из керамической подложки с металлическими электродами, нанесенными по фоторезистивной технологии. Поверхность подложки покрыта проводящим полимером (или смешанным керамическим составом), а сам датчик помещается в защитный пластиковый корпус с пылевым фильтром.

Связующим материалом является керамический порошок, взвешенный в жидкой среде. После того, как поверхность покрыта и высушена, датчики обрабатывается высокой температурой. Результатом является толстопленочное покрытие, нерастворимое в воде, которое полностью защищает датчик от конденсата.

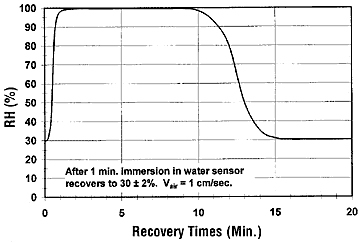

После попадания в воду, типичное время восстановления до уровня 30% датчика с керамической подложкой составляет 5-15 минут, в зависимости от скорости движения воздуха.

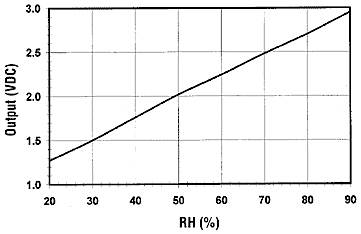

Взаимозаменяемость датчиков составляет менее 3% в диапазоне измерений 15-95% отн.влажнсоти. Точность составляет ±2%. При использовании датчика вместе со схемой усиления сигнала, выходное напряжение прямо пропорционально относительной влажности окружающей среды.

Теплопроводящие датчики абсолютной влажности

Такие датчики измеряют абсолютную влажность путем определения разницы между теплопроводимостью сухого воздуха и воздуха, насыщенного водяными парами.

Для измерения абсолютной влажности на высоких температурах часто используются теплопроводящие датчики. Их рабочий принцип сильно отличается от резистивных и емкостных датчиков.

Если воздух или газ сухой, он имеет значительные возможности поглощения тепла. Типичный пример – климат пустынь. Днем в пустыне очень жарко, однако ночью температура резко падает благодаря сухому атмосферному климату. И наоборот, влажный климат не может так быстро охлаждаться, поскольку тепло сохраняется водяными парами в атмосфере.

Теплопроводящие датчики влажности (или датчики абсолютной влажности) состоят из двух согласованных NTC термисторов, включенных по мостовой схеме. Выходное напряжение моста прямо пропорционально абсолютной влажности. Один термистор герметично изолирован в сухом азоте, а корпус другого открыт.

При прохождении тока через термисторы, термосопротивление увеличивает температуру до более 200°С. Тепло, рассеиваемое с герметичного термистора, больше, чем тепло открытого термистора, за счет разницы в теплопроводимости водяного пара и сухого азота. Поскольку рассеиваемое тепло создает разные рабочие температуры, разница сопротивления термисторов пропорциональна абсолютной влажности.

Простая сборка резисторов дает выходное напряжение в диапазоне 0 – 130 г/куб.м при 60°С. Калибровка проводится путем помещения датчика в сухую воздушную среду или в азот с регулировкой выходного сигнала до нуля. Датчики абсолютной влажности имеют долгий срок службы, их рабочая температура достигает 300°С, а корпус датчиков устойчив к химическим парам.

Интересная особенность теплопроводящих датчиков заключается в том, что они реагируют на любой газ, обладающий отличной от азота теплопроводимостью. Это повлияет на результаты измерений. Обычно, датчики абсолютной влажности используются в сушильных аппаратах, микроволновых печах и пароварках.
В целом, датчики абсолютной влажности имеют большее разрешение при температурах более 200°F, чем емкостные и резистивные датчики влажности. Их можно использовать в тех приложениях, где обычные датчики влажности не допустимы. Типичная точность абсолютных датчиков составляет 3г/куб.м., это составляет около 5% отн.влажности при 40°С или 0.5% при 100°С.

Сравнительная таблица преимуществ датчиков влажности
