Энкодеры линейных перемещений TTK70

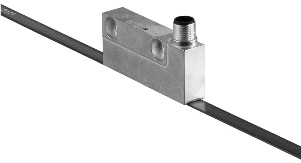

Линейные энкодеры TTK70 состоят из компактной считывающей головки и магнитной ленты. На магнитной ленте записан код, и она образует своего рода измерительную шкалу. Лента имеет двухдорожечную запись (инкрементальную и абсолютную дорожку). Для расчета абсолютного значения положения измерительная головка считывает сразу две дорожки. При этом контакта не возникает. Полученное значение положение объекта в дальнейшем может быть обработано автоматизированными системами управления (напрямую через SSI интерфейс или с помощью модуля адаптера интерфейса: PROFIBUS DP, CANopen или DeviceNet). Благодаря компактным габаритным размерам и бесконтактному принципу измерения, а также возможности подключения интерфейсных адаптеров TTk70 линейные энкодеры могут использоваться для решения различных задач автоматизации технологических процессов.

Преимущества:
- диапазон измерений до 4 метров
- бесконтактный принцип измерений, отсутствие износа комплектующих
- определение абсолютного положения объекта
- время измерений на зависит от расстояния измерения
- выход sin/cos
- разрешение измерений 1 мкм
- точность измерений ±10 мкм
- повторяемость ±2 мкм
- скорость перемещения по ленте менее 1 м/с (статический режим), 10 м/с (динамический режим sin/cos)
- рабочая температура -30…85°С, влажность 100%, допускается конденсат
- класс защиты IP65
- широкий диапазон рабочего напряжения 4.5…30 В
