Цифровые датчики давления

Представляем новое направление компонентов для измерения давления – датчики с цифровым выходным сигналом FOSP01A в корпусе DIP. FOSP01A   Описание полностью интегральный датчик измеряемое давление 30-110 кПа 16 битное разрешение возможность записи во внутреннюю память до 11 поправочных коэффицентов I²C интерфейс встроенный часовой генератор (32768Hz) низковольтовая малопотребляющая версия Устройство состоит из твердотельного датчика абсолютного давления и платинового термосопротивления в качестве датчика температуры.

Показания этих датчиков через мультиплексор подаются на 16-битное АЦП, в котором с учетом калибровочных коэффициентов формируется результирующий код. Он загружается в интерфейсный модуль и может быть считан соответствующей командой.

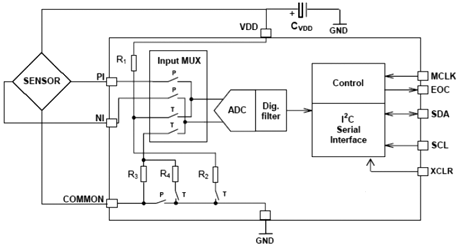

Блок диаграмма устройства представлена на рисунке.

Технические характеристики

• Точность измерения давления ±0,15 кПа
• Линейность не хуже 0,05 кПа
• Разрешение 0,01 кПа
• Стабильность не хуже 0,2 кПа/год
• Битность 16 бит
• Точность измерения температуры ±0,8°С
• Разрешение 0,01%
• Диапазон –20…+60°С
• Битность 16 бит
• Напряжение питания 2,2-3,6 В пост тока
• Потребление 500 мкА – измерение, 2 мкА в режиме ожидания
